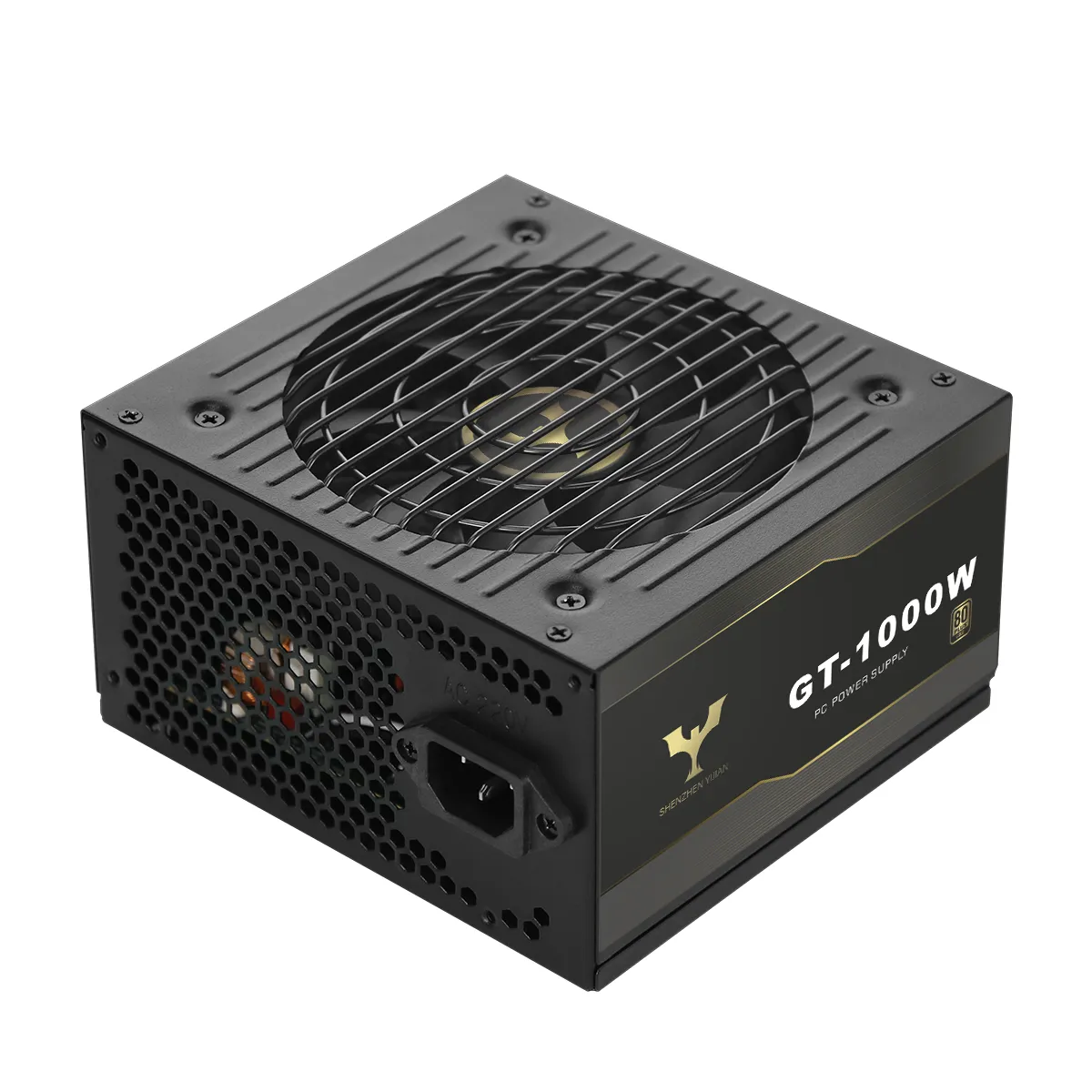

Mikä erottaa korkealaatuisen tietokoneen virtalähteen

ATX 3.0 ja ATX 3.1 -mukaisuus: Uuden sukupolven standardit modernien tietokoneiden virtalähteille

ATX 3.0- ja ATX 3.1-standardien ymmärtäminen tietokoneiden virtalähteille

ATX 3.0- ja 3.1-standardit ovat muuttaneet sitä, miten virta toimitetaan nykyaikaisiin tietokoneisiin. Helmikuussa 2022 julkaistu ATX 3.0 toi mukanaan useita tärkeitä muutoksia, kuten tuen uusille PCIe 5.0-näytönohjaimille ja kyvyn käsitellä lyhyitä tehohuippuja, jotka voivat olla jopa kolme kertaa suurempia kuin virtalähteen nimellisteho, kestämässä vain 100 mikrosekuntia. Syyskuussa 2023 julkaistu ATX 3.1 puolestaan teki muutoksia näihin teknisiin eritelmiin. Suurin muutos oli ongelmallisen 12VHPWR-liittimen vaihtaminen parempaan nimeltä 12V-2x6. Monet pitävät ATX 3.1:tä automaattisesti parempana kuin 3.0:aa, mutta näin ei aina ole. Joidenkin tiukkojen virranvastemuutosten sääntöjen vaatimuksia lievennettiin 3.1-versiossa, jotta komponenttien valmistaminen olisi helpompaa yrityksille.

12VHPWR- ja 12V-2x6-liittimien rooli seuraavan sukupolven GPU:n virtasyöttössä

Nykyään käytettävät näytönohjaimet, kuten NVIDIA:n RTX 40 -sarja, vaativat erittäin paljon tehoa, joka on pakattu pieneen tilaan. Ensimmäinen 12VHPWR-liittimen versio pyrki kantamaan kaiken tämän virran 16:n pinnin läpi, maksimiteholla noin 600 wattiin saakka. Ongelmia kuitenkin ilmeni. Liittimiä ei aina asennettu täysin kiinni, mikä aiheutti kuumia kohtia, ja lisäksi joitain valmistusvaihteluita oli, mikä pahensi tilannetta. Tähän astuu ATX 3.1 uudella 12V-2x6 -rakenteellaan. Näissä liittimissä on lyhyempiä pinnejä, jotka pysyvät paremmin yhteydessä, eivätkä jää puolitielle roikkumaan. Laboratoriot väittävät, että tämä vähentää lämpöongelmia noin 53 prosenttia, vaikka käytännön tulokset voivat vaihdella hieman. Useimmat kolmannen osapuolen kaapelitekijät pitävät edelleen vanhassa ratkaisussa kiinni, mutta jos virtalähde haluaa olla ATX 3.1 -yhteensopiva, sen on sisällytettävä nämä uudet liittimet suoraan tehtaalla, jotta ne läpäisisivät turvallisuustarkistukset.

Takaisin yhteensopivuus ja järjestelmäintegraation haasteet

Useimmat ATX 3.x -virtalähteet toimivat edelleen hyvin vanhoilla ATX 2.x -emolevyillä ja osilla, joten ne sopivat suoraan moniin olemassa oleviin tietokonejärjestelmiin ongelmitta. Mutta ennen kuin kaikki kytketään, on yksi asia, jota ihmisien tulisi tarkistaa: sopivatko heidän näytönohjaimen tarpeet siihen, mitä virtalähde todella tarjoaa. Tämä on erityisen tärkeää niille, jotka käyttävät tehokkaita näytönohjaimia, jotka kuluttavat paljon sähköä. Vanhojen 8-napaisen PCIe-kaapelin käyttäminen mukana olevien sovitinten kanssa ei myöskään ole kovin hyvä idea, koska tämä yhdistelmä aiheuttaa usein ajan myötä ylimääräisiä lämpöpisteitä, erityisesti pitkien peli- tai renderöintityöskentelyjen aikana. Hyvä uutinen on, että kun nämä uudemmat virtalähteet on liitetty oikein PCIe 4.0 -järjestelmiin, ne voivat saavuttaa noin 98–99 prosentin hyötysuhteen käytännön tilanteissa. Muista kuitenkin käyttää alkuperäisiä liittimiä ja laadukkaita kaapeleita, sillä kulmien leikkaaminen tässä voi kumota kaikki tuotetut hyötysuhteen parannukset.

Virtalähteiden hyötysuhteen luokitus: Vertailetaan 80 Plus Bronzea ja Titaniumia optimaalista suorituskykyä varten

Miten 80 Plus -sertifiointitasot vaikuttavat tietokoneen virtalähteen hyötysuhteeseen

Vuonna 2004 perustettu 80 Plus -sertifiointiohjelma määrittää, kuinka tehokkaita virtalähteiden täytyy olla eri kuormitustasoilla – tarkistamalla erityisesti toimintaa 20 %:n, 50 %:n ja maksimikuormituksen ollessa käytössä. Korkeammin sertifioinnut mallit, kuten Gold-, Platinum- ja erityisesti Titanium-versiot, säilyttävät hyötysuhteensa paljon vakuumpana kaikilla kuormituksilla, mikä tarkoittaa, että ne hukkaavat yleisesti ottaen vähemmän energiaa. Tarkastellaan konkreettisia lukuja: huippuluokan 750 watin Titanium-virtalähde tuottaa noin 45 watin lämpöä raskasta kuormitusta käytettäessä, kun taas perusmallinen Bronze-malli tuottaisi samankaltaisissa olosuhteissa lähes kaksinkertaisen määrän (noin 112,5 watti) lämpöä. Sähkölaskun säästämisen lisäksi tämäntyyppinen hyötysuhteen ero vaikuttaa merkittävästi tietokonekoteloiden jäähdyttämiseen pidempien käyttöjaksojen aikana.

Energiansäästön vertailu pronssin, hopean, kullan, platina- ja titaanitasojen välillä

Käytännön virrankulutustiedot: Tehokkuusluokkien 5-vuotinen kustannusanalyysi

Viiden vuoden aikana tarkasteltuna virrankulutus osoittaa, että ne kalliit titaaniluokitellut virtalähteet maksavat itsensä nopeasti takaisin energiansäästöissä, yleensä 18–24 kuukauden sisällä ostamisen jälkeen. Järjestelmissä, jotka kuluttavat noin 400 wattiä raskasta pelikäyttöä, omistajat säästävät tyypillisesti yli 150 dollaria verrattuna edullisiin pronssiluokan malleihin. Tämä rahamäärä kasvaa niin nopeasti, että sillä voi korvata kiintolevyn vaihdon kustannukset. Säästöt ovat vielä suuremmat niille, jotka pitävät tietokoneensa käynnissä jatkuvasti työn vuoksi tai joilla on useita näytönohjaimia asennettuna koneeseen.

Korkeampien tehokkuusarviointien ympäristö- ja lämpöhyödyt

Titaanivarmaistetut virtalähteet vähentävät hiilidioksidipäästöjä noin 620 kilogrammaa viiden vuoden aikana verrattuna pronssimallien kanssa. Tämä vastaa suunnilleen kymmenen täysikasvuista puuta, jotka on istutettu johonkin. Nämä laitteet toimivat myös huomattavasti paremmin ja saavuttavat tehokkuuden lähes 96 prosenttia puolen kuorman ollessa kyseessä suurissa palvelinkäytöissä. Parantunut suorituskyky tarkoittaa, että sisälle kertyy vähemmän lämpöä, mikä vähentää rasitusta kaikilla niitä ympäröivillä komponenteilla. Eräät käytännön testit ovat osoittaneet, että tämä todella pidentää näytönohjaimien ja prosessorien kestoa, mahdollisesti jopa noin neljänneksellä. Tämä vaikutus on erityisen selvä pienemmissä tietokonekasoissa tai järjestelmissä, joissa ilmanvaihto ei ole optimaalista.

Tärkeät suojatoiminnot ja jännitteen säätö luotettavissa tietokoneen virtalähteissä

Ylijännitesuoja (OVP), ylivirtasuoja (OCP), yliottosuoja (OPP) ja oikosulusuoja (SCP) selitettynä

Laadukkaat virtalähteet sisältävät useita sisäänrakennettuja suojia, jotka suojaavat herkkiä osia. Kun jännite nousee noin 10 % turvallisesta alueestaan, ylijännitesuoja (OVP) puuttuu ja sammuttaa järjestelmän ennen kuin se voi vahingoittaa kalliita komponentteja, kuten prosessoreita ja näytönohjaimia. Ylivirtasuoja (OCP) estää liiallista virtaa johtimissa ja liitännöissä, mikä muuten aiheuttaisi niiden nopeamman kulumisen. Äkillisiä jännitemyrskytuhoja varten, jotka voivat esiintyä intensiivisten pelikokemusten aikana, yli tehonsuojauksen (OPP) ansiosta huippuluokan laitteet kestävät jopa lähes kaksinkertaisia kuormituksia ilman, että ne sammuvat kokonaan. Tämä tekee kaiken eron nykyaikaisten näytönohjainten tarvitsemien äkillisten tehonpulssien kanssa toimittaessa. Lopuksi on olemassa oikosulkusuojauksen (SCP), joka reagoi erittäin nopeasti järjestelmän oikosulkuun. Tutkimukset osoittavat, että nämä suojaukset vähentävät tulipalovaaroja noin 90 % verrattuna vanhempiin malleihin, joissa tällaisia suojaustoimintoja ei ole.

Kuinka suojapiirit estävät komponenttien vaurioitumisen jännitemyrskyjen aikana

Modernit virtalähteet on varustettu TVS-diodiin ja kaasunpurkutuppeihin, jotka kestävät ylijännitteitä jopa 6 kilovolttiin asti. Tämä on tärkeää, koska noin kolmannes kaikista laitevikoista johtuu itse asiassa päävirtalähteen ongelmista – kuten alhaisesta jännitteestä tai äkillisistä jännitepiikeistä, joita aiheuttavat esimerkiksi läheiset salamat. Kun nämä suojakomponentit yhdistetään aktiiviseen PFC-teknologiaan, ne auttavat pitämään syötettävän jännitteen tasaisena. Yrityksille, jotka toimivat alueilla, joissa sähköverkko ei ole aina luotettava, tämäntyyppinen suojaus merkitsee suurta eroa laitteiden saumattomassa toiminnassa jännitevaihtelujen aikana.

Tiukan jännitetasapainon ja alle 50 mV:n aaltomaisuuden hallinnan merkitys järjestelmän vakauttamisessa

Parhaat laadun virtalähteet pitävät jännitetasapitoa erittäin tiukasti, yleensä noin 1 % sisällä tärkeillä jänniteväylillä, kuten 12 V, 5 V ja 3,3 V. Tämä on huomattavasti parempaa kuin edullisemmat mallit, jotka sallivat tavallisesti paljon laajemman vaihteluvälin +/-5 %. Rippelimäärän osalta alle 50 mV tarkoittaa puhdasta virtaa, joka siirtyy tehokkaasti koko järjestelmän läpi. Puhdas virta on erityisen tärkeää DDR5-muistikorttien käytössä, koska ne ovat erityisen herkkiä jännitevaihteluille. Käytännön testit ovat osoittaneet mielenkiintoista ilmiötä: järjestelmät, joissa rippeli ylittää 75 mV, saattavat kohdata noin 23 % enemmän muistivirheitä, kun joku yrittää nostaa kellotaajuutta tehdasasetuksia korkeammalle. Nämä virheet eivät aiheuta pelkästään ärsyttäviä kaatumisia, vaan voivat todella vahingoittaa arvokasta tietoa levyillä, jotka on liitetty näihin epävakaaisiin järjestelmiin.

Huonon jännitetasapidon vaikutus suorittimen ja näytönohjaimen elinikään

Jännitteen pienet vaihtelut, joita esiintyy jo 3 % määriteltyä suurempina, nopeuttavat itse asiassa jotain nimeltä sähkömigraatio näissä nykyaikaisissa 7 nm ja 5 nm piireissä. Kun insinöörit suorittavat rasitustestejä tällä alueella, he huomaavat, että tämä todella lyhentää huippujen grafiikkakorttien käyttöikää ennen vikaantumista. Sen sijaan, että ne kestäisivät noin kahdeksan ja puoli vuotta, niiden kesto saattaa jäädä vain neljään ja kolmeen neljäsosaan vuotta. Ja sitten on vielä toinenkin ongelma. Nämä ärsyttävät aaltomaiset virrat kuluttavat VRM-kondensaattoreita lähes kolminkertaisella nopeudella normaaliin nähden. Tämä tarkoittaa, että emolevyt, jotka on kytketty halpamaisiin virtalähteisiin, todennäköisemmin pettävät aiemmin kuin odotettu. Erittäin tärkeää luotettavien tietokonejärjestelmien rakentamisessa.

Rakennelaatu ja komponenttivalinnat: Mikä erottaa premium-tason tietokoneen virtalähteet

Miksi japanilaisilla kondensaattoreilla on merkitystä kestoon ja vakautta

Korkeatasoiset virtalähteet sisältävät yleensä Japanissa valmistettuja elektrolyyttikondensaattoreita, koska ne kestävät pidempään ja käsittelevät lämpöä paremmin kuin useimmat muut markkinoilla olevat vaihtoehdot. Kun japanilaisia kondensaattoreita on käytetty noin 1 000 tuntia peräkkäin 105 asteen Celsius-asteessa, ne säilyttävät edelleen noin 92 % alkuperäisestä nimellisarvostaan. Tämä on melko vaikuttavaa verrattuna halvempiin vaihtoehtoihin, jotka yleensä heikkenevät paljon nopeammin samankaltaisissa olosuhteissa. Todellinen etu johtuu niiden alhaisista ESR-arvoista, jotka vähentävät jännitevaihteluita merkittävästi. Puhumme noin 40 % vähemmistä aaltoiluista toimiessaan 80 %:n kapasiteetilla, mikä tarkoittaa, että virtalähde voi ylläpitää tasaisia tehotasoja, vaikka näytönohjaimet vetäisivätkin äkillisesti enemmän sähköä kuin tavallisesti intensiivisissä peleissä tai renderöintitehtävissä.

OEM-valmistajien arviointi: Seasonic, EVGA, Super Flower vertailussa

Suuret nimet virtalähteenvalmistuksessa – kuten Seasonic, EVGA, Super Flower – erottuvat siitä, että ne panostavat reilusti tutkimukseen ja kehitykseen. Nämä yritykset käyttävät tyypillisesti noin 15–20 prosenttia liikevaihdostaan parempien piirisarjojen kehittämiseen, kuten monimutkaisten LLC-resonanssimuuntajien suunnitteluun, jotka todella tekevät ihmeitä laitteiden hiljaisemman ja tasaisemman toiminnan saavuttamisessa. Niiden täysin modulaariset ratkaisut vähentävät kaapelin sekasotkua tietokonekoteloiden sisällä, mikä säästää käyttäjiltä luultavasti puolet siistintään kuluvasta ajasta. Ja vielä yksi asia, jossa nämä premium-valmistajat menestyvät: he seuraavat jokaista käytettyä osaa, joten asiakkaat tietävät tarkalleen, mistä kondensaattorit ja kuristimet on peräisin. Teollisuuden tilastojen mukaan kymmenen vuoden takuulla varustettuja virtalähteitä hajoaa huomattavasti harvemmin käytännössä kuin edullisempia vaihtoehtoja. Useimmat ihmiset eivät näe tuollaisia tilastoja päivittäin, mutta uskokaa minua, se merkitsee valtavaa eroa luotaesssa luotettavia järjestelmiä.

Keskusyksikön suunnittelu, juotteen laatu ja sisäinen asettelu rakennelaatua osoittavina tekijöinä

Premium-syöttölaitteissa käytetään usein painettuja piirilevyjä, joiden kupkerikerrokset ovat 2 unssia paksuiset verrattuna halvempien vaihtoehtojen yhden unssin kerroksiin. Tämä paksumpi kupari parantaa virtasiirron tehokkuutta noin 18 %, mikä näkyy selvänä eroana vaativissa järjestelmissä. Laadunvalvonnassa huippuluokan valmistajat luottavat automaattisiin optisiin tarkastusjärjestelmiin, jotka havaitsevat juotosliitosten virheet noin 99,97 %:n tarkkuudella. Tämä on huomattavasti parempi kuin useimpien edullisten merkkien saavuttama taso manuaalisilla juotostekniikoilla, jotka yltävät tyypillisesti vain noin 92 %:iin. Yksi asia, joka erottaa nämä korkealaatuiset laitteet, on lämmönhallinnan toteutus. Komponentit on sijoiteltu strategisesti ja jäähdytyslevyt asennettu niille tehokkaimmille alueille. Tuloksena premium-mallit pysyvät noin 12 celsiusastetta viileämpinä puolikuormitustilassa toimiessaan. Viileämmät lämpötilat tarkoittavat pitempää käyttöikää ja vähemmän luotettavuusongelmia tulevaisuudessa – asia, jota harrastajat arvostavat varmasti, kun rakentavat järjestelmiä, joiden tarkoitus on kestää vuosia.

Lämmönhallinta, tuulettimen suorituskyky ja järjestelmäkohtaiset suunnitteluun liittyvät näkökohdat

Parhaat virtalähteet pitävät lämpötilat alhaisina edistyneen jäähdytystekniikkansa ansiosta. Parhaat mallit sisältävät hienot FDB-tuulettimet ja lämpöpuskurit, joiden päällä on jotain, mitä kutsutaan timanttinkaltaiseksi hiileksi, mikä auttaa niitä pysymään alle 50 asteen lämpötilassa, vaikka ne toimisivat maksimikuormituksessa. Tämän onnistumisen taustalla ovat laitteissa olevat älykkäät lämpötila-anturit. Ne seuraavat jatkuvasti tilannetta ja säätävät tuulettimen nopeutta sen mukaan. Tämä tarkoittaa, että virtalähde pysyy viileänä tekemättä kovaa melua, löytäen makean pisteen lämpötilojen hallinnan ja turhauttavan jatkuvan huminan välttämisen välillä.

Tuulettimen käyttäytymistilat: Nolla-RPM vs. Hybridituulettimen ohjausstrategiat

Nykyään tehdyt virtalähteet sisältävät yleensä joko nollan kierroksen tuuletinta tai hybridijäähdytysratkaisuja hiljaisen toiminnan ja riittävän lämmönhajotuksen tasapainottamiseksi. Kun virtalähdettä käytetään alhaisella kuormalla, esimerkiksi alle 40 %:n kapasiteetilla, nämä nollan kierroksen mallit sammuttavat tuulettimen täysin, mikä tarkoittaa täydellistä hiljaisuutta verkkoselailun tai asiakirjatyön aikana. Hybridiversiot toimivat kuitenkin eri tavalla. Ne käyttävät niin sanottua PWM-teknologiaa, jolla tuulettimen nopeutta säädellään tarpeen mukaan hitaasti lisääntyvästi. Tämä menetelmä pitää lämpötilat hallinnassa tekemättä liikaa melua, ja äänitaso pysyy tyypillisesti alle 18 desibelin rajoissa varsinaisissa pelitilanteissa. Tämä on itse asiassa hiljaisempaa kuin mitä useimmat ihmiset pitävät normaaliina taustameluna oleskelutiloissa.

Melutasot ja akustinen mukavuus premium-tietokoneiden virtalähteissä

Akustinen optimointi premium-PSUissa perustuu kolmeen keskeiseen suunnitteluelementtiin: eristettyihin tuuletinkammioihin värähtelyjousituksella, aerodynaamisesti muotoiltuihin tuuluttimen teriin ja EMI-suojattuihin moottoriyksiköihin. Yhdessä nämä ominaisuudet vähentävät käyttömelua 12–22 dBA:han, mikä vastaa kevään sademäärän äänitasoa, ilman ilmavirran tai lämpötehon heikkenemistä.

Modulaarisuus, tehon mitoitus ja liiallisen tai riittämättömän virran syöttämisen välttäminen järjestelmääsi

Oikean virtalähteen teho tekee kaiken erotuksen siinä, kuinka kauan kokoonpanosi kestää ja kuinka tehokkaasti se toimii. Tutkimukset osoittavat, että noin kaksi kolmasosaa ihmisistä menee liialliseksi virtalähteen spesifikaatioissa, usein lisäten 150–300 ylimääräistä wattia. Tämä itse asiassa heikentää suorituskykyä, koska virtalähde toimii vähemmän tehokkaasti sen optimaalisen vaihteluvälin ulkopuolella ja hukkaa enemmän energiaa sähkön muuntamisessa. Keskitason pelijärjestelmiä rakennettaessa 750 W:n 80 Plus Platinum -malli yleensä tarjoaa parhaan tehokkuuden ja jättää samalla tilaa (noin 25 %) mahdollisia tulevia laitepäivityksiä varten. Täysin modulaarinen vaihtoehto on myös harkinnan arvoinen, koska se mahdollistaa kaikkien ylimääräisten kaapeleiden poistamisen kotelon sisältä. Vähemmän sekasortoa tarkoittaa parempaa ilmankiertoa koko järjestelmässä ja vähemmän kuumia kohtia, joissa komponentit voisivat ylikuumentua.

UKK-osio

Mikä on suurin ero ATX 3.0- ja ATX 3.1-standardien välillä?

ATX 3.1 tuo käyttöön 12V-2x6-liittimen, joka korvaa ATX 3.0:n 12VHPWR-liittimen parantaakseen yhteyden luotettavuutta ja turvallisuusprotokollia.

Voivatko ATX 3.x:n virtalähteet toimia vanhempien ATX 2.x-pääkorttien kanssa?

Kyllä, ne yleensä toimivat hyvin, mutta on varmistettava, että virtalähde täyttää näytönohjaimen vaatimukset, jotta vältetään yhteensopivuus- ja suorituskykyongelmat.

Miten 80 Plus -sertifiointi vaikuttaa energiatehokkuuteen?

Korkeammat sertifiointitasot, kuten Gold, Platinum ja Titanium, takaavat vakuumman tehokkuuden eri kuormitustasoilla, mikä vähentää energiahukkaa ja lämmittymistä.

Miksi japanilaisia kondensaattoreita suositaan korkean tason virtalähteissä?

Japanilaiset kondensaattorit kestävät pidempään ja kestävät lämpöä paremmin, mikä takaa luotettavan ja tasaisen virran toimituksen ajan mittaan.
