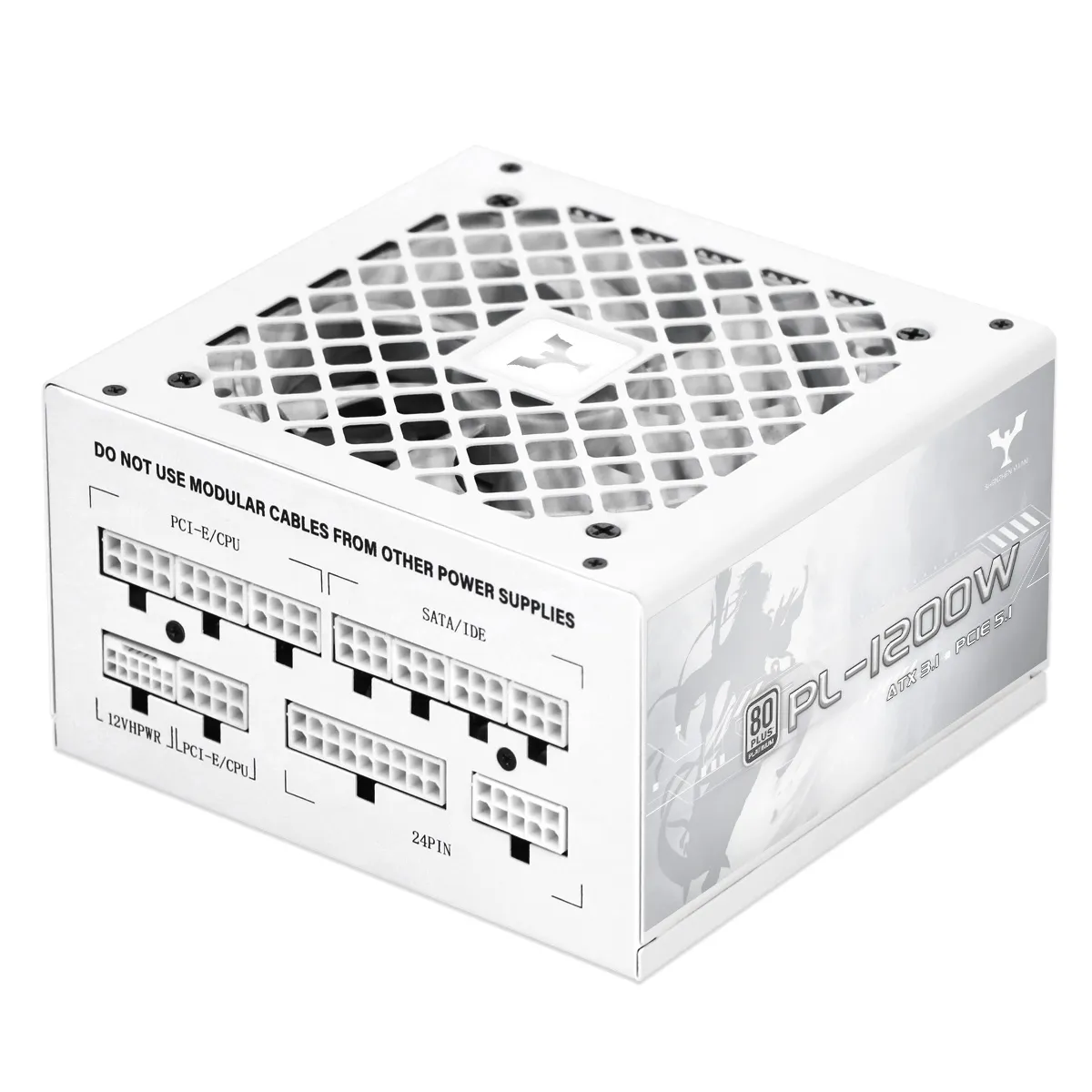

Tärkeimmät tekijät, jotka huomioidaan ostettaessa ATX-PSU

Oikean tehon ja virrankulutuksen määrittäminen ATX-psulle

PSU-tehon yhdistäminen suorittimen ja näytönohjaimen virrankulutukseen

Nykyään CPU:t ja GPU:t kuluttavat noin 65–85 prosenttia kaikista tietokonejärjestelmän käyttämistä tehoista. Ota esimerkiksi RTX 4080 näytönohjain, joka voi tehonkuormituksen aikana vetää jopa 320 wattia. Myös huipputason Intel Core i9-14900K-prosessori on lähellä samalla tasolla, saavuttaen joskus 253 wattia raskaiden tehtävien aikana. Useimmat suuret GPU-valmistajat neuvovat nykyään kuluttajia mitoittamaan virtalähteen huippulämpösuunnittelutehon (TDP) perusteella keskimääräisten lukujen sijaan. Tämä on järkevää, jos haluamme järjestelmien toimivan moitteettomasti vaativien peli-istuntojen tai videontekojen aikana ilman kaatumista tai suorituskyvyn rajoitusta.

Koko järjestelmän lämpösuunnittelutehon (TDP) laskeminen

Vuoden 2023 Ponemon Institute -tutkimuksen mukaan 23 % tietokoneiden vakavissain ongelmista johtuu liian pienestä virtalähteestä. Voit arvioida järjestelmäsi tehontarpeen tarkasti:

1. Lisää kaikkien komponenttien perustehot yhteen
2. Lisää 20 % varmuus marginaaliin kondensaattorien iäännyttyä ajan mittaan
3. Ota huomioon transienttihuiput – lyhyet jyrkät nousut, jotka voivat saavuttaa jopa 3-kertaisen GPU:n TDP:n millisekunnissa

Tämä kattava laskelma auttaa estämään odottamattomat sammutukset ja varmistaa luotettavan toiminnan oikean maailman olosuhteissa.

PSU:n reservin merkitys huippukuormituksille ja tuleville päivityksille

PSU:t toimivat tehokkaimmin 40–60 %:n välillä maksimitehostaan. Vähintään 30 %:n reservin ylläpitäminen parantaa tehokkuutta, vähentää kelan vihelyä 18 %:lla (Cybenetics 2022) ja pidentää kondensaattorien käyttöikää 2–3 vuodella. Tämä marginaali tukee myös tulevia laitteistopäivityksiä – kuten korkeampiluokkaisia GPU:ita tai CPU:ita – ilman että uutta virtalähdettä tarvitaan.

Tapausstudy: 650 W:n PSU:n ylikuormitus 750 W:n suositellussa pelikoneessa

Kun joku yritti käynnistää pelikoneen RTX 4070 Ti -näytönohjaimella (joka kuluttaa 285 wattia) yhdessä Ryzen 7 7800X3D -prosessorin kanssa (joka kuluttaa 120 wattia), kone lakkasi toimimasta satunnaisesti vain 650 watin virransyöttölaitteella. Virrankulutuksen tarkastelu osoitti, että lyhyet huippukulutukset nousivat noin 710 wattiin, mikä oli selvästi enemmän kuin 12 voltin jännitetaso pystyi turvallisesti kantamaan. Vaihtamalla 850 watin virtalähdeeseen kaikki nämä kaatumiset loppuivat. Lisäksi roskasähkön määrä pistorasiasta otettuna pieneni todella 11 prosenttia. Tämä osoittaa, kuinka tärkeää on ottaa huomioon äkilliset tehontarpeet, jotka ilmenevät intensiivisissä pelitilanteissa tai muun renderöinnin aikana.

ATX 3.0 ja ATX 3.1 -standardit: PCIe 5.0 -tuen ja 12VHPWR -liittimen turvallisuus

Miten ATX 3.0 tukee PCIe 5.0 -tehon tarpeita

ATX 3.0 -standardi tuli, koska uudemmat PCIe 5.0 -näytönohjaimet kuluttivat niin paljon virtaa, että vanhemmat standardit eivät pystyneet pysymään mukana. Yksi suuri muutos oli 12VHPWR:n eli 12 voltin korkean tehon liittimen tuominen käyttöön. Tämä liitin pystyy toimittamaan jopa 600 watin tehon yhdestä portista, mikä tekee siitä täydellisen ratkaisun huippuluokan näytönohjaimille, kuten NVIDIA RTX 4090 -sarjalle. Uusi 12VHPWR eroaa vanhoista 8-napaisista liittimistä myös toimintaperiaatteeltaan. Uudessa 12VHPWR:ssä on nimittäin erityisiä tunnistinnappeja, jotka kommunikoivat keskenään näytönohjaimen ja virtalähteen välillä. Tämä viestintä auttaa vähentämään ärsyttäviä jännitehäviöitä silloin, kun tehontarve kasvaa yhtäkkisesti, joskus jopa ylittäen järjestelmän nimellistehon. PCI SIG:n vuoden 2022 tietojen mukaan nämä parannukset tekevät todellakin eron vakautta taakse painettaessa.

12V-2x6 (12VHPWR) -liittimien rooli nykyaikaisten GPU:ien virrankuljettuksessa

Uusi 12V-2x6-liitin, joka tuli mukana ATX 3.1:een, paransi tilannetta verrattuna vanhempiin 12VHPWR-versioihin. Ne lyhensivät tunnistinnastat vain 1,7 mm:ksi, mikä tekee suuren eron. Viimeisimmän vuoden 2024 PSU-liittimen turvallisuusraportin perusteella tämä muutos varmistaa, että kaapeli on täysin paikallaan ennen kuin sähkö alkaa kulkea sen läpi, mikä vähentää huomattavasti ylikuumenemisongelmia. Tämän uudemman suunnittelun toinen hyvä puoli on, että se yhteensopii hyvin tulevien PCIe 5.1 -standardin mukaisten näytönohjaimien kanssa. Nämä kortit voivat saada jopa 600 watin tehon ilman tarvetta yhdistää ylimääräisiä kaapeleita, mikä yksinkertaistaa asennusta ja vähentää sekamelskaa tietokonekasoissa.

Kiistan analyysi: Aikaisemmat 12VHPWR-liittimien sulamistapaukset

Vuoden 2022 neljännellä neljänneksellä useat käyttäjät huomasivat, kuinka heidän 12VHPWR-liittimiensä sulaa pois. Kun näihin komponentteihin tehtiin lämpökuvaukset, paljastui kuumenevan huomattavasti normaalia korkeammiksi, joskus yli 150 asteen Celsius-asteikolla. Pääsyyllinen? Huonot kaapelin asennuskäytännöt. Viime vuonna julkaistun PC-komponenttien turvallisuustutkimuksen mukaan noin kolmessa neljästä tapauksesta oli ongelmia kaapeleiden väärällä sijoittelulla kiinnityspaikoissa tai niiden taipumisella epäluonnollisiin kulmiin, mikä rajoitti asianmukaista kosketusta. Vaikka näihin ongelmiin todella liittyi joitain suunnitteluvirheitä, useimmat alkuvaiheen vioista voidaan itse asiassa jäljittää asennusvirheisiin eikä tuotteen sisäisiin vioihin.

Miksi ATX 3.1 parantaa luotettavuutta pienille muotosekoille

ATX 3.1 -standardi tekee kompakteista tietokonerakennelmista luotettavampia, koska se tiukentaa jännitteen säätövaatimuksia noin ±5 %:n tarkkuuteen äkillisten tehohuippujen aikana, mikä on parempi kuin ATX 3.0:ssa sallittu ±7 %. Toinen suuri etu on, että nämä uudet virtalähteet vähentävät sähkömagneettista häiriöalttiutta noin 40 %, älykkäämmän kondensaattorien sijoittelun ansiosta, kuten Power Supply Engineers Consortiumin tutkimus vuonna 2023 osoitti. Tämä on erityisen tärkeää niille, jotka rakentavat pienikokoisia koneita tehokkaalla PCIe 5.0 -laitteistolla, koska virranhallinnassa ja sähköisessä stabiilisuudessa ei ole varaa virheille näissä pienissä kasoissa.

Hyötysuhdeluokitukset: 80 Plus- ja Cybenetics-sertifikaattien ymmärtäminen ATX-virtalähteissä

Eroavaisuudet 80 Plus Bronze-, Gold-, Platinum- ja Titanium-tasojen välillä

80 Plus -sertifikaatti tarkastelee, kuinka tehokkaita virtalähteet ovat eri kuormitustasoilla: 20 %, 50 % ja jopa 100 %. Tässä järjestelmässä on itse asiassa kuusi eri tasoa – perustasosta White alkaen ja eteenpäin Bronze-, Silver-, Gold-, Platinum- ja lopulta Titanium-tason, joka on korkein mahdollinen arviointi. Tarkastellaan käytännössä, mitä nämä numerot tarkoittavat. Bronze-sertifioidut mallit saavuttavat noin 82–85 prosentin tehokkuuden, kun taas Gold-mallien tehokkuus on parempi, välillä 87–90 prosenttia. Siirryttäessä Platinum-tasolle tehokkuus paranee noin 89–92 prosenttiin. Ja sitten on vielä Titanium, jonka tehokkuus on mukavasti 90–94 prosentin vaihteluvälillä. TechRadarin käyttökelpoisen oppaan mukaan jokainen lisäkolmen prosenttiyksikön tehokkuus tarkoittaa vähemmän tuotettua lämpöä ja hukkaan menevää energiaa. Esimerkiksi päivitys voisi säästää noin 30 watin verran virtaa tyypillisessä 500 watin virtalähteessä.

Miten hyötysuhde vaikuttaa lämpötuottoon ja sähkökustannuksiin

Kun komponentit toimivat tehokkaammin, ne tuottavat luonnollisesti vähemmän lämpöä. Ota esimerkiksi 80 Plus Gold -virtalähde, joka toimii noin 90 prosentin hyötysuhteella, mikä tarkoittaa, että noin 10 prosenttia muuttuu hukkalämmöksi. Vertaa tätä tavallisiin malleihin, joissa lähes 18 prosenttia muuttuu lämmöksi. Ero on merkityksellinen, koska vähemmän lämpöä tarkoittaa, että jäähdytysjärjestelmän ei tarvitse työskennellä yhtä kovasti, mikä myös vähentää ärsyttävää tuuletinmelua. Jos joku asuu paikassa, jossa sähkön hinta on noin 15 senttiä kilowattituntia kohti, vaihtamalla Bronze-luokiteltu virtalähde Gold-luokitelluksi tyypilliseen 750 wattin järjestelmään, säästö olisi viiden vuoden aikana yli neljäkymmentä dollaria. Tällainen säästö kasvaa ajan myötä ja samalla koko järjestelmä kestää pidempään ilman, että se maksaa liikaa.

Cybenetics vs. 80 Plus: Kumpi sertifikaatti on luotettavampi?

Suurin osa ihmisistä tuntee 80 Plusin tehohyötymarkkina-alueen vertailukohtana, koska noin 93 % valmistajista käyttää sitä tuotteidensa markkinoinnissa. Mutta on olemassa toinen toimija nimeltä Cybenetics, joka menee pidemmälle. Heidän testauksessaan tarkastellaan sekä hyötysuhdetasoa (jota he kutsuvat Lambdaksi) että sitä, kuinka hiljaa virtalähde toimii (jota he merkitsevät Etalla), ja nämä arvot mitataan yli 15 eri kuormituspisteessä, kun taas 80 Plus käyttää vain neljää. Kun tarkastelimme PCGuiden rinnakkaisvertailua sertifiointien välillä, oli selvää, että Cybenetics antaa paljon selkeämmän kuvan siitä, miten nämä laitteet todellisuudessa suoriutuvat käytännön tilanteissa, mikä on erityisen tärkeää, jos halutaan erittäin hiljaa toimivaa ratkaisua tai luotettavuutta kriittisiin järjestelmiin. On silti huomioitava, että vaikka sillä on kaikki puutteensa, 80 Plus pysyy melko paljon välttämättömänä, jos halutaan varmistaa vähimmäislaatustandardit.

Modulaarisuus, muotoseikka ja fyysinen yhteensopivuus ATX-tehohyödyntöjen valinnassa

Täysin modulaaristen PSU:ien edut kaapelinhallinnassa ja ilmavirrassa

Täysin modulaariset PSU:t mahdollistavat vain tarvittavien kaapelien asennuksen, mikä vähentää sisäistä sekavuutta jopa 40 % verrattuna kiinteiden kaapelien malliin. Siistimpi reititys parantaa ilmavirtausta, erityisesti keskikokoisissa tornikehissä, joissa emolevylocin ympärillä oleva tila vaikuttaa jäähdytystehokkuuteen. Tämä joustavuus helpottaa myös päivityksiä ja huoltotoimenpiteitä.

Kun puolimodulaariset ratkaisut tarjoavat parhaan arvon

Puolimodulaariset PSU:t tarjoavat kustannustehokkaan vaihtoehdon, jossa on pysyvästi kiinnitetty 24-napainen emolevy- ja 8-napainen CPU-kaapeli. Ne välttävät täyden modulaarisuuden lisäkustannukset, mutta silti tukevat siistejä asennuksia – tämä on ihanteellinen ratkaisu budjettiin keskittyviin tai yhden näytönohjaimen järjestelmiin, joissa kaapelointi on vähäistä.

Varmistaaksesi, että PSU mahtuu kotelon mittojen ja emolevyn rajoitusten sisään

Virtalähteen pituus on tärkeä tekijä, kun kaikki halutaan asentaa paikoilleen oikein. Useimmat standardit ATX-virtalähteet ovat noin 140–180 millimetriä pitkiä. Kun rakennetaan pienempiä järjestelmiä SFX-L-kokoisilla virtalähteillä, on tarkistettava, onko grafiikkakorttien, tallennuslaitteiden ja komponenttien takana olevien metallilevyjen ympärillä tarpeeksi tilaa. Teollisuuden ammattilaiset ovat huomanneet, että noin joka neljäs uusi kokoonpano palautetaan, koska virtalähde ei sovi oikein. Siksi kaksinkertainen mittaus ennen ostopäätöstä säästää myöhempiä päänvaivoja.

Tärkeät suojatoiminnot ja liittimien saatavuus luotettavissa ATX-virtalähteissä

Kuinka ylivirta- (OVP) ja alhaisjännitesuoja (UVP) suojaavat komponentteja

Hyvänlaatuiset ATX-virtalähteet on varustettu sekä ylivirtasuojaus- (OVP) että alhaisjännitesuojauksella (UVP), jotka sammuttavat virran, kun jännitetaso muuttuu liian vaaralliseksi sisällä oleville elektronisille komponenteille. Ylijännitesuojaus aktivoituu, kun jännite nousee yli 120 prosenttia normaalista tasostaan, esimerkiksi noin 13,2 volttia standardilla 12 voltin linjalla. Tämä suojelee kalliita osia vaurioilta äkillisten jännitemyrskyjen aikana. Alhaisjännitesuojaus toimii eri tavalla: se katkaisee virran, jos jännite laskee alle noin 75 prosenttia normaalitasosta, karkeasti ottaen 9 volttia 12 voltin piirissä. Tämä estää monia ongelmia, kuten kiintolevyjen tietojen menetyksen, kun sähkönsyöttö heikkenee tai rakennuksen sähköjärjestelmässä esiintyy epävakautta.

Ylivirta- (OCP), ylivoima- (OPP) ja ylikuumenemissuojauksen (OTP) rooli

Kattava suojaus edellyttää useita kerroksia:

• OCP rajoittaa virtaa jokaista raitaa kohti estääkseen GPU:n VRM-osien vahingoittumisen
• Opp rajaa kokonaislähtötehon 110–130 % nimellistehosta ylikuormituksen välttämiseksi
• OTP käyttää lämpöantureita jäähdytinalustan lämpötilan seurantaan ja sammuttaa laitteen, jos ylikuumeneminen tapahtuu

Tom's Hardwaren vuoden 2024 rasitustesti paljasti, että ATX 3.1 -sallituilla malleilla OCP aktivoitui 23 % nopeammin kuin vuotta 2022 edeltävillä malleilla simuloiduissa oikosuluissa, mikä korostaa vastausnopeuden parantumista.

Teollisuuden paradoksi: jotkin edulliset PSUt väittävät suojauksesta, mutta niissä ei ole asianmukaista piirisarjaa

Cybeneticsin vuoden 2023 testit paljastivat, että 41 % alle 60 dollarin hintaisista PSUista, joita markkinoitiin ”täydellisellä suojauksella”, ei sisältänyt toimivia OCP-/OVP-piirejä. Näissä laitteissa käytettiin sen sijaan peruslankasulakkeita, jotka eivät reagoi tarpeeksi nopeasti alle 2 ms vaadittuun aikaan suojata modernia komponenttia transienttien jännitehuippujen varalta – mikä asettaa vakavan riskin järjestelmän eheydelle.

Riittävän PCIe-, SATA-, Molex- ja natiivien 12V-2x6-liittimien saatavuuden varmistaminen

Laadukkaat ATX-PSUt tarjoavat:

• Ainakin kaksi erillistä PCIe 8-napaisia liitinliitäntää (150 W:n tehon arvioitu)
• Natiivit 12V-2x6-liittimet PCIe 5.0 -näytönohjaimille
• Modulaariset SATA- ja Molex-liittimet joustavalle tallennustilan ja laajennuslaiteiden lisäykselle

Edullisissa malleissa usein jaetaan 12 V -rautu usean PCIe-liittimen kesken, mikä on yhdistetty vuoden 2024 laitteistoyhteensopivuustutkimusten mukaan 72 %:iin verkkovirtalähteen virtahäiriöistä. Virtalähteen valinta itsenäisillä ja riittävän suuruisilla rautuilla takaa vakauden ja skaalautuvuuden.
