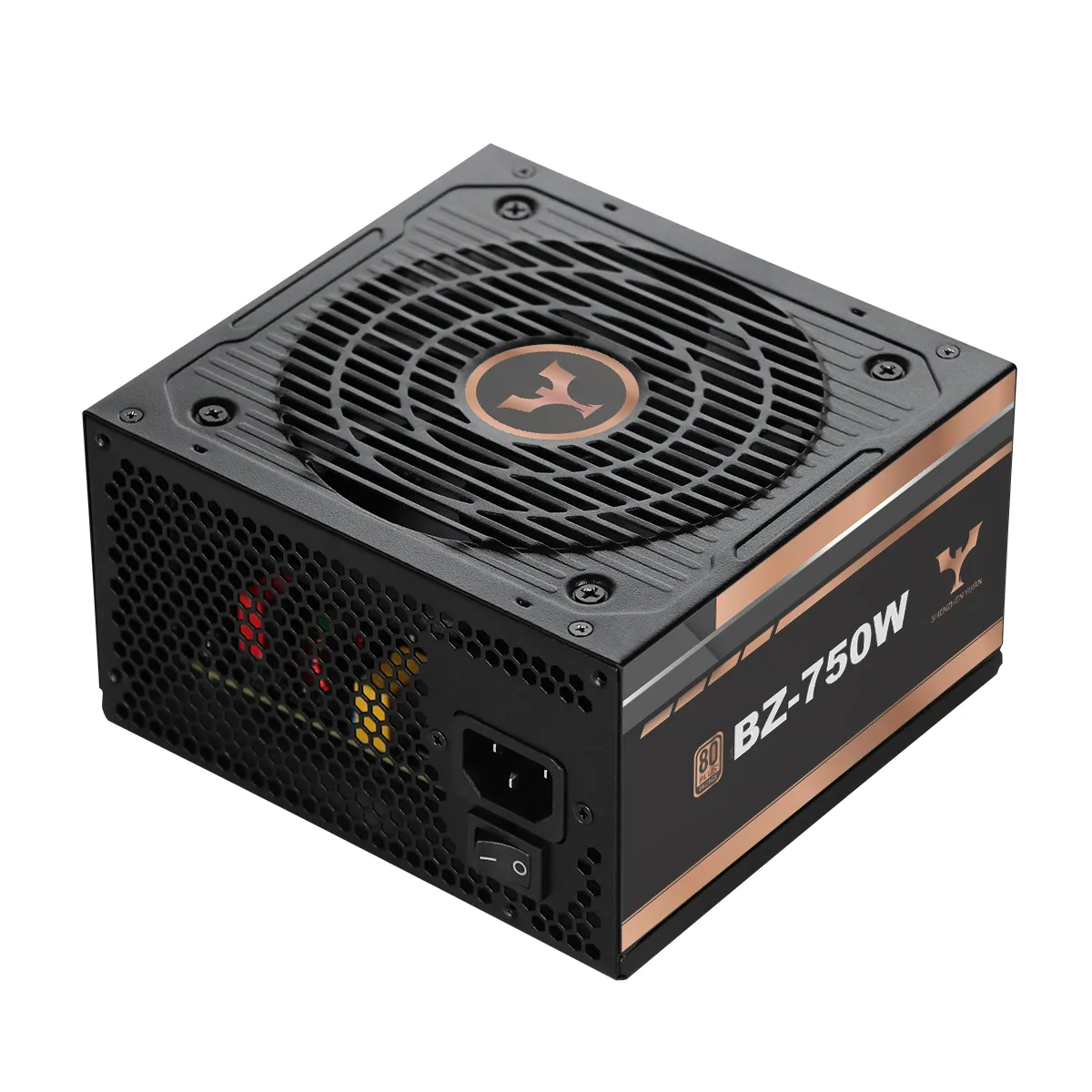

Co ovlivňuje účinnost napájecího zdroje pro PC?

Jak přeměna střídavého proudu na stejnosměrný ovlivňuje účinnost napájecího zdroje pro PC

Návrh se spínaným režimem a zdroje ztrát při přeměně (ztráty vodivosti, spínací ztráty, jádrové ztráty)

Moderní napájecí zdroje pro PC využívají architekturu se spínaným režimem k účinné přeměně střídavého proudu na stejnosměrný. Proces začíná usměrněním přiváděného střídavého proudu na stejnosměrný s vysokým napětím, následovaným spínáním na vysoké frekvenci – obvykle pomocí MOSFETů – před snížením napětí prostřednictvím transformátoru a konečným usměrněním. Každá fáze zavádí specifické ztráty: ztráty vodivosti vznikají tepelným zatížením způsobeným odporem polovodičů a vodivých drah na tištěných spojovacích deskách; spínací ztráty vznikají při zapínání/vypínání MOSFETů, kdy dochází k dočasnému překrytí napětí a proudu; ztráty jádra a jádrové ztráty, vyvolané hysterezí a vířivými proudy, které zahřívají feritový materiál transformátoru při rychlých změnách magnetického toku. Souhrnně mohou tyto ztráty snížit účinnost až o 10–20 % u podoptimálních návrhů. Jejich potlačení závisí na použití součástek s nízkým odporem _RDS(on) MOSFETy, feritová jádra s vysokou permeabilitou a pečlivě optimalizované plošné spoje – všechny tyto prvky jsou klíčové pro přiblížení se k maximální účinnosti zdroje napájení.

Aktivní versus pasivní korekce účiníku (PFC) a jejich vliv na skutečnou účinnost počítačových zdrojů napájení

Korekce účiníku (PFC) zarovnává vstupní proud se střídavým napětím, čímž minimalizuje jalový výkon, který zatěžuje infrastrukturu, aniž by dodával užitečnou práci. Pasivní korekce účiníku využívá jednoduché tlumivky nebo kondenzátory ke vyhlazení odběru proudu, avšak dosahuje maximálního účiníku pouze přibližně 0,7–0,8 a vyžaduje objemné součástky. Naopak aktivní korekce účiníku využívá samostatný zvyšovací měnič k dynamickému tvarování proudu do tvaru téměř dokonalé sinusové vlny – čímž dosahuje účiníku vyššího než 0,95. U typických napájecích zdrojů pro PC tak dochází k téměř polovičnímu snížení efektivní hodnoty vstupního proudu a ke snížení špičkového proudu o více než 75 % ve srovnání s jednotkami bez PFC. Výsledkem je snížené tepelné namáhání vodičů a jističů, zlepšená stabilita při kolísání zátěže a soulad se světovými energetickými normami, jako je EN 61000-3-2. Aktivní korekce účiníku je proto dnes nezbytná u každého moderního napájecího zdroje určeného pro komerční nebo podnikové nasazení.

Úroveň zátěže a vstupní napětí: klíčové proměnné účinnosti napájecího zdroje pro PC

Zdroj napájení pro PC neposkytuje rovnoměrnou účinnost za všech provozních podmínek. Účinnost se výrazně mění v závislosti na velikosti zatížení a napětí dodávaném ze sítě. Porozumění těmto vztahům pomáhá kupujícím vybrat zdroj, který šetří energii a v reálném provozu pracuje chladněji.

Proč dochází k maximální účinnosti přibližně při 50 % zatížení – a jak klesá účinnost při nízkém a vysokém zatížení

Většina moderních napájecích zdrojů pro PC dosahuje maximální účinnosti – obvykle 90–94 %, v závislosti na úrovni certifikace – při zatížení kolem 50 %. V tomto bodě se optimálně vyrovnávají spínací a vodivostní ztráty. Při zatížení pod 20 % převládají pevné provozní náklady ze sekundárních obvodů a řídicích členů, čímž klesá účinnost na 78–82 %. Při zatížení nad 80 % se výrazně zvyšuje ztrátové teplo I²R v MOSFETech a magnetických komponentách, což často snižuje účinnost o 3–5 procentních bodů. Například napájecí zdroj o výkonu 750 W může dosáhnout účinnosti 91 % při zatížení 375 W, avšak při zatížení 700 W klesne pod 87 %. Tento parabolický průběh účinnosti je vlastní spínané topologii. Obchodní zákazníci by proto měli volit výkon napájecího zdroje tak, aby odpovídal typickému zatížení systému , nikoli teoretickému maximálnímu požadavku, aby provoz zůstal v účinnostním „optimálním rozsahu“.

vstupní napětí 115 V vs. 230 V: dopad na účinnost, tepelné zatížení a kompatibilitu se světovými standardy napájecích zdrojů pro PC

Vstupní napětí výrazně ovlivňuje skutečný výkon. Napájecí zdroj pro PC provozovaný při napětí 230 V – standardním napětí v Evropě, Asii a Austrálii – obvykle dosahuje účinnosti o 2–4 procentních bodů vyšší než stejný zdroj provozovaný při napětí 115 V (Severní Amerika, Japonsko). Vyšší napětí snižuje vstupní proud, čímž přímo snižuje ztráty v důsledku vedení v usměrňovacím mostu a komponentách primární strany. Sníží také ztráty způsobené ohřevem podle vztahu I²R, což umožňuje tišší chod ventilátoru a zlepšuje celkovou tepelnou účinnost. Naopak provoz při napětí 115 V zvyšuje zátěž komponent vstupního stupně a často vyžaduje použití součástek s vyššími jmenovitými hodnotami. Pro globální nasazení je vhodné vybrat napájecí zdroj se všeobecným vstupem (100–240 V, 50/60 Hz) a ověřit jeho publikované křivky účinnosti při obou napětích, aby byla zajištěna konzistentní úspora energie a spolehlivost v různých regionech.

Kritické komponenty a tepelný návrh moderních napájecích zdrojů pro PC

MOSFETy, kondenzátory a tlumivky: jak kvalita materiálů a uspořádání snižují ztráty v napájecích zdrojích pro PC

Účinnost závisí na výběru komponentů příslušné kvality a inteligentní integraci desek plošných spojů (PCB). Tranzistory MOSFET na bázi karbidu křemíku (SiC) snižují spínací ztráty až o 70 % oproti jejich ekvivalentům z křemíku a zároveň umožňují vyšší teploty v uzlu – což je klíčová výhoda zdůrazněná v Power Semiconductor Journal (2023). Elektrolytické kondenzátory vyšší kvality s nízkým ekvivalentním sériovým odporem (ESR ≤ 15 mΩ) přeměňují menší množství energie na teplo a mají až o 30 % delší provozní životnost než levnější alternativy. Ploché magnetické součástky orientované kolmo ke směru proudění vzduchu potlačují elektromagnetické rušení (EMI) a zvyšují účinnost přeměny až o 1,5 procentního bodu oproti běžným cívkovým induktorům.

Strategie tepelného řízení – průběhy otáček ventilátorů, konstrukce chladičů a snižování výkonu (derating) – které zajišťují dlouhodobou účinnost

Inteligentní tepelná regulace vyvažuje akustický výkon se stálou účinností chlazení. Zdroje napájení (PSU) používající ventilátory s kapalinovým ložiskem (FDB) jsou tiché při zatížení pod 40 % a mají dvojnásobnou životnost ložisek oproti alternativám s kluznými ložisky. Vytlačené hliníkové chladiče spárované s měděnými základnami niklovým povrchem nabízejí tepelnou vodivost o 25 % vyšší než anodizované varianty a efektivně řídí teplo vznikající v hlavních spínacích součástkách.

Pasivní chlazení umožňuje hybridní provoz bez hlučnosti (0 dB) až do zatížení 60 %, zatímco důsledné protokoly snižování výkonu brání urychlenému stárnutí kondenzátorů – hlavní příčině poklesu účinnosti přesahujícího 2 % ročně v prostředích s trvalou teplotou 50 °C. Tyto strategie společně pomáhají udržet špičkovou účinnost nad 93 % během provozní životnosti 100 000 hodin.

Certifikace a reálné výhody vysokoučinných napájecích zdrojů pro PC

úrovně certifikace 80 PLUS (od Bronze po Titanium) a vysvětlení hodnocení Cybenetics ETA pro B2B zakázky

Certifikační program 80 PLUS poskytuje standardizované, nezávisle ověřené referenční hodnoty účinnosti zdrojů napájení (PSU). Úrovně se pohybují od úrovně Bronze (≥82 % při zatížení 50 %) až po úroveň Titanium (≥94 % při zatížení 20 %, 50 % a 100 %), přičemž testování probíhá při několika různých úrovních zatížení, aby odráželo reálnou variabilitu v provozu. Například zdroj napájení s jmenovitým výkonem 1000 W s certifikací Titanium spotřebuje při plném zatížení pouze 60 W jako teplo – oproti 170 W u neocertifikovaného zdroje – což se přímo promítá do nižších nároků na chlazení a menší zátěže infrastruktury. Doplňkem k tomu jsou hodnocení Cybenetics ETA, která uplatňují přísnější testovací protokoly – včetně měření při proměnném napětí v síti a analýzy hlučnosti – a poskytují podrobné informace o chování účinnosti i akustickém výstupu, čímž jsou zvláště cenná pro zakoupení v podnikovém prostředí při hodnocení celkových nákladů na vlastnictví.

Výpočet návratnosti investice: úspory na nákladech za elektřinu, snížené náklady na chlazení a prodloužená životnost systému

Zdroje napájení pro PC s vysokou účinností přinášejí měřitelný finanční přínos v komerčním prostředí:

• Úspora energie napájecí zdroj certifikovaný podle standardu Titanium s účinností 94 % spotřebuje přibližně o 100 W méně ročně než model s účinností 85 % při stálém zatížení 500 W – což přináší roční úsporu elektrické energie ve výši přibližně 740 USD při ceně 0,15 USD/kWh.
• Snížení chladicího výkonu nižší tepelný výkon snižuje požadavky datového centra na chlazení (HVAC) až o 30 %, čímž se energetické úspory dále zvyšují i nad rámec samotného napájecího zdroje.
• Trvanlivost po celý život snížené tepelné namáhání prodlužuje životnost kondenzátorů o 40–60 % u vysoce účinných jednotek (Ponemon Institute, 2023), čímž klesá frekvence údržby i náklady na výměnu.

Tyto výhody dohromady umožňují návratnost investice (ROI) během 18–24 měsíců u podnikových parků osobních počítačů – což potvrzuje, že certifikace vyšší účinnosti nejsou pouze technickým odlišujícím prvkem, ale i rozumnou strategickou investicí do dlouhodobé IT udržitelnosti a rozpočtové disciplíny.

Často kladené otázky

Jakou roli hrají spínací, vodivostní a jádrové ztráty při účinnosti napájecího zdroje?

Spínací ztráty vznikají při přechodných překrytích proudu a napětí v tranzistorech MOSFET, ztráty vedením vyplývají z odporového zahřívání v obvodech a jádrové ztráty vznikají v důsledku hystereze a vířivých proudů v transformátoru. Společně snižují celkovou účinnost zdroje napájení (PSU).

Jaký je rozdíl mezi aktivní a pasivní korekcí účiníku (PFC)?

Pasivní korekce účiníku (PFC) využívá větší součástky ke vyhlazení proudu, ale poskytuje nižší účiník (~0,7–0,8). Aktivní korekce účiníku (PFC) používá zvyšovací měnič pro dynamické tvarování proudu, čímž dosahuje účiníku vyššího než 0,95 a snižuje tepelné zatížení i zatížení vodičů.

Jak ovlivňuje vstupní napětí účinnost zdroje napájení (PSU)?

Zdroj napájení počítače (PSU) provozovaný při napětí 230 V obvykle dosahuje o 2–4 % vyšší účinnosti než při napětí 115 V, čímž se snižují ztráty vedením a ztráty I²R a zlepšuje se tepelný výkon.

Proč je účinnost zdroje napájení (PSU) nejvyšší přibližně při 50% zatížení?

Rovnováha mezi spínacími a vodivostními ztrátami je optimalizována při zatížení kolem 50 %, čímž se dosahuje maximální účinnosti (90–94 %). Účinnost má tendenci klesat při nízkém i vysokém zatížení kvůli provozním nákladům a zvýšenému ohřívání.

Co certifikáty 80 PLUS a Cybenetics ETA znamenají?

úrovně certifikace 80 PLUS měří účinnost napájecích zdrojů při různých zátěžích (např. úroveň Titanium vyžaduje účinnost ≥94 %). Hodnocení Cybenetics poskytují podrobné informace o účinnosti i akustickém výkonu pro zakoupení v podnikovém prostředí.
