Jak otestovat kompatibilitu napájecího zdroje ATX?

Testování kompatibility je povinným krokem před nasazením napájecího zdroje ATX v jakémkoli produkčním systému – ať už se jedná o sestavení jediné herní sestavy nebo o kvalifikaci modelu napájecího zdroje pro podnikové nasazení ve stovce kusů. Napájecí zdroj ATX, který neprojde kontrolami kompatibility na úrovni komponent, konektorů nebo elektrických specifikací, může způsobit nestabilitu systému, poškození komponent nebo nesplnění předpisů platných na cílovém trhu. Tento průvodce popisuje technické oblasti, které by měli kupující a tvůrci systémů ověřit při testování kompatibility napájecího zdroje ATX.

Porozumění standardům ATX a úrovním revizí

ATX (Advanced Technology Extended) je dominantní formát a elektrická specifikace pro napájecí zdroje stolních počítačů. Standard ATX definuje fyzické rozměry, typy konektorů, tolerance výstupních napětí, požadavky na dobu udržení napětí (hold-up time) a další elektrické chování. V současné době je v provozu několik revizí tohoto standardu: ATX 2.x představuje dlouhodobě ustálený základ, ATX 3.0 zavedlo zvýšenou odolnost proti přechodným proudům pro napájení grafických karet a ATX 3.1 dále upřesnilo specifikace pro konektory s vysokým proudem, včetně konektorů 12VHPWR (PCIe 5.0) a rozhraní PCIe 5.1. Při testování kompatibility napájecího zdroje ATX je prvním krokem určení revize, pro kterou je daný zdroj navržen, a ověření, zda tato revize odpovídá požadavkům používané kombinace základní desky a grafické karty. Produktová řada společnosti Yijian zahrnuje jednotky označené jako ATX 3.1 Ready s kompatibilitou PCIe 5.1, což znamená, že byly navrženy podle aktuální revize specifikace pro aplikace s vysokým výkonem grafických karet.

Fyzická kompatibilita: formát a sortiment konektorů

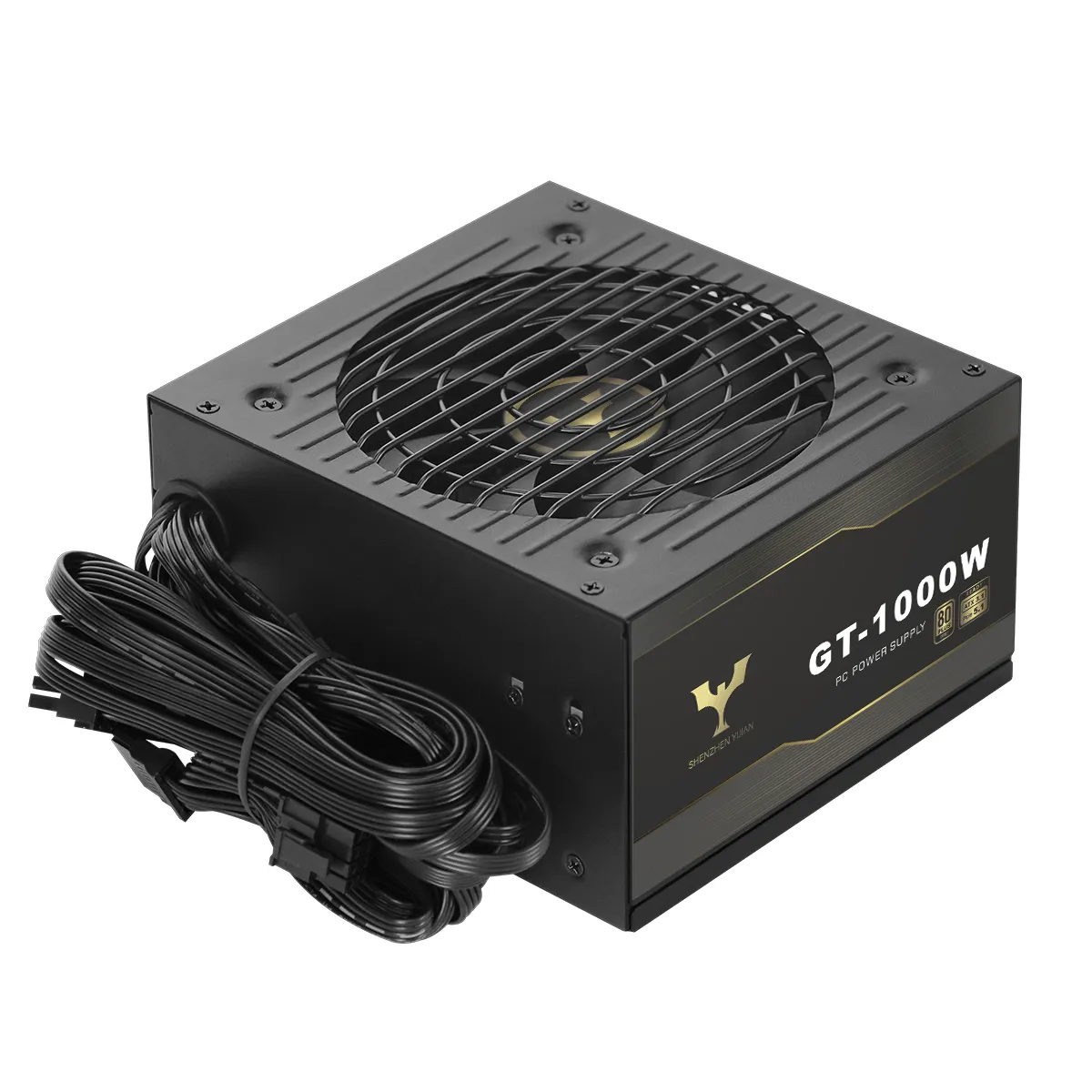

Před elektrickým testováním ověřte fyzickou shodu. Standardní rozměry formátu ATX jsou přibližně 150 mm (šířka) × 86 mm (výška) × 140–160 mm (hloubka) pro většinu stolních jednotek. Například zdroj Yijian GT-1000W má rozměry 140 mm × 150 mm × 86 mm, zatímco model GTJ-850W má stejný plošný obsah. Formáty SFX a SFX-L používají menší rozměry pro kompaktní sestavy a nejsou vzájemně zaměnitelné s pouzdry ATX bez úpravy. Ověřte, že délka napájecího zdroje nepřesahuje maximální hloubku prostoru pro napájecí zdroj uvedenou v dokumentaci pouzdra. Pokud jde o počet a typ konektorů, ujistěte se, že napájecí zdroj poskytuje požadovaný počet a typ konektorů: 24pinový ATX konektor pro základní desku, 4+4pinový EPS konektor pro CPU (nebo více takových konektorů), PCIe konektory pro grafické karty (8pinové, 16pinové 12VHPWR nebo PCIe 5.1), napájecí konektory SATA a periferní konektory (Molex) podle potřeby. U plně modulárních konstrukcí ověřte, zda se modulární konektorová porty shodují s používanými kabely – kompatibilita kabelů se liší mezi výrobci a někdy i mezi modely od stejného výrobce.

Testování elektrické kompatibility: napěťové úrovně a zátěžové testování

Elektrická kompatibilita by měla být ověřena tak, aby se zajistilo, že výstupní stejnosměrné napětí zdroje napájení (PSU) zůstává v rámci tolerancí specifikace ATX za předpokládaných zatěžovacích podmínek. Standard ATX stanovuje toleranční pásmo pro každou výstupní linku: napětí +12 V musí zůstat v rozmezí ±5 % jmenovité hodnoty (11,4 V–12,6 V) za zatížení; napětí +5 V v rozmezí ±5 % (4,75 V–5,25 V); napětí +3,3 V v rozmezí ±5 % (3,135 V–3,465 V). K ověření výstupního napětí za klidového i zatíženého stavu použijte digitální multimetr na testovacích bodech jednotlivých linek nebo softwarové nástroje pro monitorování hardwaru pro měření přímo v systému. Zatížte systém spuštěním trvalého zátěžového testu procesoru a grafické karty (např. CPU-Z, Prime95, Furmark nebo ekvivalentní nástroj) a potvrďte, že napětí na jednotlivých linkách zůstávají po celou dobu testu v rámci povolených tolerancí. Pokud napětí klesne mimo toleranční rozmezí za zatížení, je zdroj napájení buď příliš malého výkonu pro celkový TDP systému, nebo má problémy se stabilitou výstupního napětí, které vyžadují další vyšetření. Pro kvalifikační účely zakoupení je základním ukazatelem spolehlivosti zdroj napájení, který udržuje stabilní výstupní napětí po dobu 30 minut trvalého plného zatížení procesoru a grafické karty současně.

Rozložení kontaktů konektoru a kompatibilita signálů

Kromě úrovní napětí vyžaduje kompatibilita signálů konektorů ověření v některých scénářích. Konektor ATX se 24 kontakty přenáší kromě napěťových vodičů také signály pro detekci napájení (PS_ON a PWR_OK). Signál PS_ON je zatížen do nízké úrovně základní deskou, aby se zdroj zapnul; signál PWR_OK je signál ze zdroje, který indikuje stabilní výstup. Ověřte, zda časování signálu PWR_OK zdroje odpovídá specifikaci ATX (musí přejít do vysoké úrovně doba 100–500 ms po dosažení stabilního výstupu). U konektorů pro napájení procesoru vyžadují některé procesory s vysokým TDP dva osmikontaktové EPS konektory nebo jeden šestnáctikontaktový (12+4kontaktový) konektor; potvrďte, že počet konektorů a jejich proudové hodnoty odpovídají požadavkům procesoru na dodávku energie. U aplikací s výkonnými grafickými kartami eliminují nativní konektory PCIe 5.1 bezpečnostní obavy spojené s použitím adaptérních kabelů při řetězení starších kabelů s 6+2 kontakty na nový standard 12VHPWR. Modely Yijian s podporou PCIe 5.1 splňují tento požadavek pomocí nativních konektorů, což je relevantní pro systémy používající grafické karty řady 50 nebo novější.

Certifikace a ověření souladu pro přístup na trh

U kupujících, kteří zakupují napájecí zdroje ATX pro přeprodej nebo pro nasazení na konkrétních trzích, je regulační certifikace prvkem kompatibilitního testování ve širokém slova smyslu. Napájecí zdroj (PSU), který funguje správně, ale nemá certifikaci vyžadovanou pro cílový trh, není kompatibilní s komerčním nasazením v dané oblasti. Ověřte, jaké certifikace daný model má, a porovnejte je s požadavky cílového trhu: UL nebo FCC pro Spojené státy a Kanadu; CE a UKCA pro Evropu a Spojené království; EAC pro Rusko a Eurasijskou hospodářskou unii; PSE pro Japonsko; KC pro Jižní Koreu; CCC pro pevninskou Čínu; CB pro mezinárodní vzájemné uznávání. Certifikované jednotky značky Yijian mají certifikáty UL, EAC, FCC, CE, CCC, RoHS, UKCA, CB, PSE a KC, které dohromady pokrývají hlavní požadavky na tržní přístup pro globální distribuci. Dále ověřte, zda napájecí zdroj splňuje požadavky směrnice RoHS (omezení používání nebezpečných látek) pro vstup na trh EU, protože to je předpoklad pro označení CE elektrických zařízení.

Praktický scénář získávání: Kvalifikace zdroje napájení ATX pro podnikovou flotilu počítačů

Systémový integrátor prováděl kvalifikaci nového modelu zdroje ATX pro nasazení v rámci rozšířené dodávky 300 podnikových stolních počítačů. Proces kvalifikace zahrnoval pět kontrolních fází: kontrolu fyzického přizpůsobení na třech modelech skříní používaných v nasazení; měření napětí jednotlivých výstupních větví (napěťových kolejnic) v klidovém stavu a za plného zatížení po dobu nejméně 30 minut; audit konektorů v souladu se standardní konfigurací základní desky a grafické karty; revizi certifikačních dokumentů potvrzujících splnění požadavků směrnic CE, RoHS a FCC; a revizi zprávy dodavatele o výrobních testech, která pokrývá více než 30 testovacích položek pro každou výrobní dávku. Integrátor otestoval navrhovaný zdroj napájení – model ATX 3.1 s účinností 80Plus Gold a plnou modulární konstrukcí – a potvrdil stabilitu výstupního napětí +12 V v rozmezí 12,1–12,2 V po celou dobu zátěžového testování, žádnou odchylku napětí na sekundárních větvích přesahující ±3 % a správné časování signálů PS_ON a PWR_OK v souladu se specifikací ATX. Dokumentace dodavatele společnosti Yijian potvrzovala 100% testování každé výrobní dávky, postupy kontroly vstupní kvality (IQC) před zahájením i během výroby, záruku na 7 let a dodávku náhradních dílů ve výši 1 % objednaného množství pro polní skladové zásoby. Tento proces kvalifikace trval méně než jeden týden a umožnil integrátorovi bez obav uzavřít objednávku na velké množství.

Nejčastější dotazy

Otázka: Jak zjistím, zda je napájecí zdroj ATX kompatibilní s mým základním modulem?

Odpověď: Zkontrolujte tři věci: Za prvé úroveň revize ATX – jednotky ATX 3.1 jsou zpětně kompatibilní se staršími základními moduly. Za druhé potvrďte, že jsou k dispozici 24pinový konektor ATX a 4+4pinový konektor pro CPU a že jsou správně dimenzované pro TDP vašeho procesoru. Za třetí, pokud má váš základní modul 20pinový slot ATX (nachází se na starších deskách), lze většinu 24pinových konektorů napájecích zdrojů použít tak, že vnějších 4 piny zůstanou nepřipojeny. Pokud používáte procesor s vysokým TDP (nad 125 W), ověřte, zda napájecí zdroj poskytuje požadovaný počet konektorů pro napájení procesoru.

Otázka: Jaká je minimální doba testování kompatibility napájecího zdroje za zátěže?

A: Pro základní kvalifikaci je rozumným minimem 30 minut kombinovaného zatížení CPU a GPU při plném výkonu. Tento časový úsek umožňuje napájecímu zdroji dosáhnout tepelné rovnováhy a odhalit jakoukoli nestabilitu výstupu související s tepelným zatížením. Pro kvalifikaci napájecích zdrojů určených pro podnikové pořízení je vhodné prodloužit test na 60 minut a provést ho alespoň na třech vzorových jednotkách, čímž se získá statisticky spolehlivější základ.
